海底电缆J型管中心夹具和密封装置

　　海底电缆J型管中心夹具与密封装置是保障海底电缆安全的关键部件。J型管中心夹具设计用于将电缆稳固定位于J型管内，防止其在复杂海洋环境中摆动或碰撞管壁，造成损伤。密封装置则位于夹具与管壁、电缆之间，采用高性能密封材料，如O型圈或特殊密封圈，有效阻止海水渗入，保护电缆免受腐蚀，确保信号与电力传输的稳定与安全。两者协同工作，为海底电缆提供持久可靠的保护。

　　一、海底电缆 J 型管中心夹具

　　1、作用：主要用于将海底电缆固定于 J 型管中心，防止外力作用下海缆在 J 型管内部摆动，减少海缆与管壁长期摩擦碰撞造成的损伤，确保海缆在 J 型管内的稳定性和安全性。

　　2、结构特点

　　整体结构：常见的有哈夫式结构和三瓣式结构。哈夫式结构通常由两个半圆柱形的部件组成，通过螺栓等连接件将其固定在海缆周围;三瓣式夹具由三组夹持件通过螺栓固定，组合后形成管状，夹持件之间设置有缓冲围挡。

　　导向设计：部分夹具采用锥形导向头设计，便于在安装过程中引导海缆顺利进入 J 型管，同时也能在一定程度上减少海缆进入时对夹具和 J 型管的冲击。

　　内衬材料：夹具内表面一般会衬有弹性高分子垫，如聚氨酯等，以提高夹具与海缆的摩擦系数和紧合度，更好地固定海缆，同时也能起到一定的缓冲作用，保护海缆表面不受损伤。

　　防腐设计：常采用 316L 不锈钢材料，并结合喷涂等防腐工艺，以抵御海水的腐蚀，延长夹具的使用寿命。

　　3、应用领域：广泛应用于海上风电项目、海上油气平台以及海底通信工程等领域。

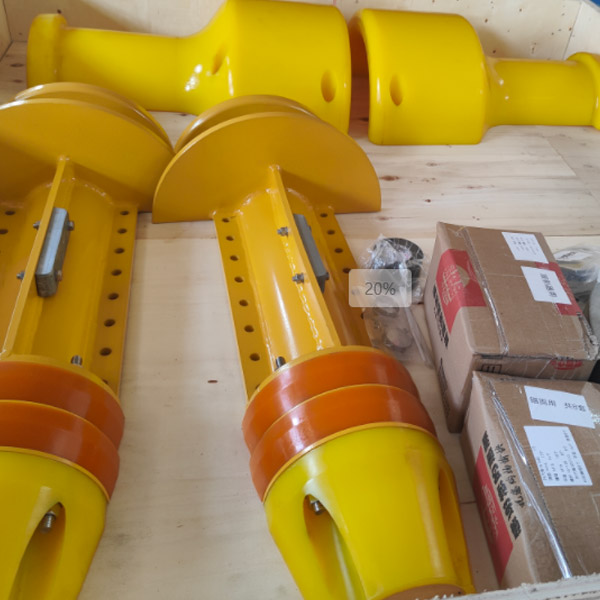

海底电缆J型管中心夹具

　　二、海底电缆 J 型管密封装置

　　1、作用：主要用于实现 J 型管内海缆与外界海水的隔离，防止海水进入 J 型管内部对海缆造成腐蚀等损害，同时也能起到一定的限位作用，确保海缆在 J 型管内的位置相对固定。

　　2、结构及原理

　　传统密封装置：通常采用密封圈与 J 型管过盈配合的方式，即将密封圈施加压力塞到 J 型管内部，使密封圈与 J 型管内壁紧贴，完全通过摩擦力实现密封功能。一般会使用多道密封圈，如常见的四道密封圈，以提高密封的可靠性。

　　新型密封装置：如一种海缆密封装置包括密封机构和传动机构。密封机构包含密封圈和多个顶压杆，顶压杆可相对于密封圈转动及移动，通过调节顶压杆对密封圈施加的压力，使密封圈径向向外膨胀至紧贴 J 管内壁，或径向向内收缩至与 J 管内壁分离。传动机构则包括多个第一齿轮、内齿圈、第二齿轮和第二转杆等，通过旋拧第二转杆，依次传递转动动力，使所有顶压杆同时转动，从而让密封圈所有部位均匀地径向膨胀或收缩，解决了传统密封装置逐个旋拧顶压杆耗时且难以保证旋拧圈数统一的问题。

　　3、材料要求：需选择高等级防火、水密性好、耐高温、耐低温、耐冲击振动、耐湿热、耐紫外线老化、耐臭氧老化、耐腐蚀、防油防尘的密封材料，如三元乙丙橡胶等。

海底电缆 J 型管密封装置

　　三、生产厂家选择

　　菲尔森智能装备(江苏)有限公司是一家专业的聚氨酯制品生产厂家，公司旗下聚氨酯弯曲限制器、聚氨酯限弯器/弯曲加强件、电缆保护管、聚氨酯海底电缆触地保护器、J型管中心夹具、密封装置、深海固体浮力产品被广泛应用于海上风电、石油平台等行业。

　　选择菲尔森智能装备(江苏)有限公司的理由：

　　1.保证海底电缆J型管中心夹具和密封装置设计周期

　　在项目周期内完成项目任务

　　2、弯曲加强筋高性能技术团队

　　为您提供从管状结构到固定结构等负载路径解决方案，技术团队为您定制化服务。

　　综上所述，海底电缆J型管中心夹具和密封装置在海底电缆安装中发挥着至关重要的作用，它们共同确保了海底电缆的稳定性和安全性。
