柔性软管弯曲限制器

　　柔性软管弯曲限制器系统由哈弗结构互锁的聚氨酯模制件组成，当海底电缆受到外部负载时，它可以弯曲到预定的锁定半径，弯曲限制器通过机械锁定防止柔性流线/脐带电缆/海底电缆和刚性结构之间的界面处的过度弯曲。它广泛应用于海洋工程、海上风电、石油平台等领域，确保柔性软管的安全运行和长期稳定性。

　　一、柔性软管弯曲限制器的结构与材料

　　结构：柔性软管弯曲限制器通常由哈弗结构互锁的聚氨酯模制件组成。这种结构能够在管道受到外部负载时，通过机械锁定机制防止其过度弯曲。此外，弯曲限制器还可能包含其他子结构，如锁合机构、连接件等，以提供更强的弯曲刚度和保护效果。

　　材料：弯曲限制器的主要材料为聚氨酯，这种材料具有优异的抗变形能力、抗腐蚀能力和高耐磨特性。同时，聚氨酯材料还具有良好的弹性和柔韧性，能够适应柔性软管的弯曲需求。

　　二、柔性软管弯曲限制器的工作原理

　　当柔性软管受到弯曲荷载作用时，其曲率半径会逐渐减小。当曲率半径达到或超过弯曲限制器的锁合半径后，弯曲限制器的子结构会通过锁合在一起来承受弯曲荷载。这种锁合机制能够提供更大的弯曲刚度，从而有效防止柔性软管过度弯曲。此外，弯曲限制器的模块化结构还使其具有易于安装、拆卸和维修的优点。

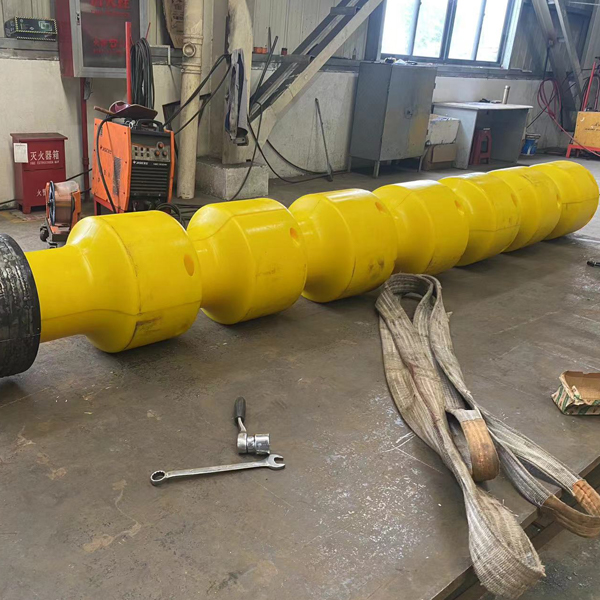

弯曲限制器

　　三、柔性软管弯曲限制器的主要技术要求

　　1) 采用模块式咬合结构，可根据使用环境增减长度。

　　2) 模块采用哈弗式结构。

　　3) 材料采用优质可靠的产品，具有优异抗变形能力、抗腐蚀能力、高耐磨特性。

　　4) 材料抗拉强度不小于45MPa。

　　5) 材料密度不大于1.2×103kg/m3，要求在水下对海缆无附加重量。

　　6) 弯曲限制应能承受8t侧向压力。

　　7) 弯曲限制器弯曲半径应满足海缆最小弯曲半径要求。

　　四、柔性软管弯曲限制器的应用优势

　　1、定制化设计：弯曲限制器可根据柔性软管的型号和工作环境进行定制化设计，确保最佳的保护效果。

　　2、模块化结构：模块化设计使得弯曲限制器的总长度不受单体长度制约，在弯曲保护段较长时具有优势。同时，模块化的结构也便于安装、拆卸和维修。

　　2、高强度与耐磨性：聚氨酯材料具有高强度和耐磨性，能够长期承受外部负载和海洋环境的侵蚀。

　　4、广泛适用性：弯曲限制器不仅适用于海底电缆和脐带电缆等柔性软管，还可用于其他需要防止过度弯曲的场合。

　　综上所述，柔性软管弯曲限制器是一种重要的保护装置，能够确保柔性软管在复杂的工作环境中安全运行。随着海洋工程和海上风电等领域的不断发展，弯曲限制器的应用前景将更加广阔。
