海上风电动态弯曲限制器

　　海上风电动态弯曲限制器是一种用于保护海缆免受过度弯曲损害的装置。它利用先进的传感技术和智能控制系统，实时监测海缆的弯曲状态，并在必要时进行自动调整，以确保海缆的弯曲程度在安全范围内。这种装置具有高精度、高可靠性和适应性强的特点，可广泛应用于海上风电工程中的海缆保护和维护。

　　一、工作原理

　　1、机械限制原理：通常由多个相互连接或嵌套的单元组成，套设在海缆外部。当海缆受到外力作用发生弯曲时，弯曲限制器的单元之间会相互作用，在达到设定的弯曲半径时，单元之间会机械地锁定，形成一个相对刚性的结构，阻止海缆进一步过度弯曲。

　　2、智能控制原理：部分先进的弯曲限制器集成了传感器，可实时监测海缆的弯曲状态、受力情况以及海洋环境参数等。根据这些监测数据，智能控制系统会进行分析和判断，当检测到海缆有过度弯曲的趋势时，会通过调整弯曲限制器的某些部件，如收紧或放松特定的约束结构，来主动限制海缆的弯曲。

海上风电动态弯曲限制器

　　二、结构特点

　　1、材质组合：常采用高强度、耐腐蚀的材料，如聚氨酯等聚合物材料或金属材料如不锈钢。部分弯曲限制器由柔软材料和刚性材料组合，如橡胶套管与金属环搭配，柔软材料可适应海缆的一定程度弯曲和海洋环境的动态变化，刚性材料提供支撑和限制力。

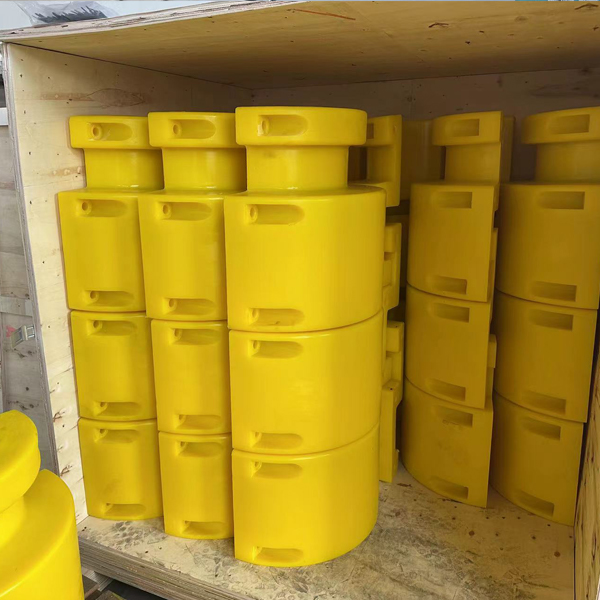

　　2、模块化设计：一般采用哈弗式模块单元结构，由多个模块单元相互咬合组成链状。相邻单元可以相对活动，在正常情况下允许海缆有一定的弯曲自由度，但在海缆弯曲达到限制值时，模块单元之间会锁死，限制海缆进一步弯曲。

　　三、作用和意义

　　1、保护海缆：避免海缆因潮汐、波浪、海流冲刷、地震以及海底物质摩擦等复杂海洋环境因素造成过度弯曲，防止海缆内部的导体、绝缘层等结构受到损坏，避免海缆断裂或性能下降。

　　2、提高安全性：保障海上风电场的电力传输安全，减少因海缆损坏导致的停电风险，降低海上风电场运行维护成本，提高风电场的可靠性和稳定性。

　　3、延长使用寿命：通过限制海缆的弯曲程度，减少海缆在使用过程中的磨损和疲劳，从而延长海缆的整体使用寿命，降低更换海缆的频率和成本。

　　随着海洋工程的不断发展和国家对新能源的重视，海上风电动态弯曲限制器的市场前景广阔。未来，动态弯曲限制器将不断升级和完善，提高监测和控制的精度和可靠性，同时降低生产成本和安装难度。此外，随着新材料、新技术的不断涌现，动态弯曲限制器的性能将得到进一步提升，应用领域也将不断扩大。
