海洋电缆聚氨酯J型管中心夹具

　　海洋电缆聚氨酯J型管中心夹具是一种专为海洋环境设计的电缆保护设备。它采用聚氨酯材料制成，具有高强度、耐磨损、耐腐蚀等特性，主要用于固定海底电缆，防止其在J型管内摆动或与管壁摩擦，从而避免电缆受损。其结构紧凑、安装简便，能够有效阻止海生物附着，保护电缆免受腐蚀。

　　一、主要功能和作用

　　1、中心定位：夹具能够实现海缆或海管在J型管内的中心定位，防止其在管内摆动。

　　2、防止损伤：通过固定海缆或海管，避免其与管壁长期摩擦碰撞造成的损伤。

　　3、阻止海生物附着：能够阻止海生物沿J型管内壁向上附着，从而避免对管道造成腐蚀。

　　4、密封保护：部分夹具还配备密封件，为海缆提供一个可靠的通道，防止海缆过度弯曲和疲劳磨损。

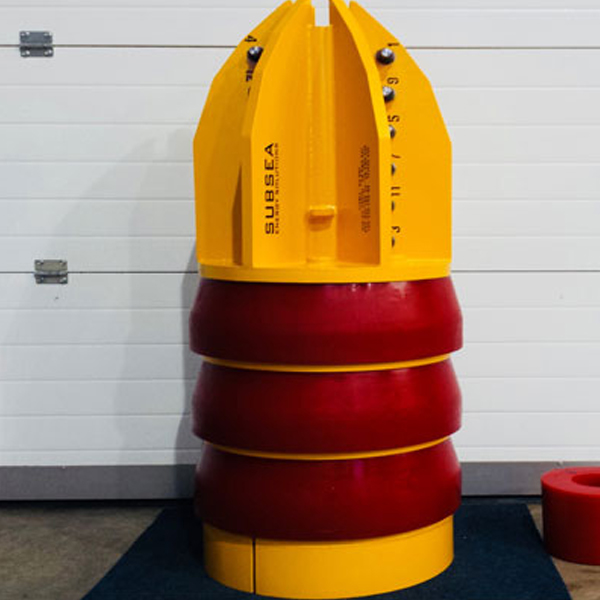

海洋电缆聚氨酯J型管中心夹具

　　二、结构和特点

　　1、哈弗式结构：夹具采用哈弗式结构，便于安装和拆卸。

　　2、锥形导向头：设计有锥形导向头，便于施工穿进J管。

　　3、弹性缓冲圈：能够实现与J型管内壁的紧密接触，提高密封性能。

　　4、聚氨酯衬垫：夹具内表面衬有聚氨酯垫，并设计特殊结构，提高与海缆直接的摩擦系数和加紧吻合度。

　　5、防腐设计：夹具主体采用316L不锈钢材料，并按照海洋最严苛腐蚀等级C5-M进行防腐设计。同时采用喷涂和阳极保护双重保护，保证不少于28年的使用寿命。

　　三、安装方法和步骤

　　1、准备工作：熟悉施工图纸和技术要求，明确夹具的型号、数量及安装位置。检查夹具组件的质量和规格是否符合标准，并准备必要的安装工具。

　　2、底座安装：对于需要焊接的夹具，先将底板和立板焊接为底座。确保焊接质量符合标准，焊缝牢固且平整。如果底座是预制件，则直接检查其质量和规格，准备安装。

　　3、夹具定位：清理安装位置，确保无杂物、油污等。将组装好的夹具放置在预定位置，确保夹具与J型管或管道的对齐和接触良好。

　　4、初步固定：通过螺栓、焊接或其他方式初步固定夹具，确保夹具在安装过程中不会移动或倾斜。

　　5、电缆或管线放置：将电缆或管线放置在夹具中间，调整至设计要求的位置和标高。

　　6、最终固定：拧紧螺栓或进行其他必要的固定操作，确保电缆或管线被牢固地固定在夹具内。

　　7、检查和验收：安装完成后，进行全面的检查和验收。确保夹具安装牢固、电缆或管线位置正确、无明显偏差或松动。检查焊缝、螺栓等连接部位是否牢固可靠。

　　四、应用场景

　　海洋电缆聚氨酯J型管中心夹具主要应用于海上风电项目、海上油气平台以及海底通信工程等领域，用于固定海底电缆或管线，以防止其因摆动、摩擦或外部环境的腐蚀而受损。

　　综上所述，海洋电缆聚氨酯J型管中心夹具具有多种优点和功能，在海洋工程领域发挥着重要作用。在安装和使用过程中，应严格遵守相关标准和规范要求，确保施工质量和安全。
